ASTM A213 TP316/TP316L/TP316Ti/tubo de la curva en U del acero inoxidable 904L de TP316H/ASTM B 677

ASTM A213 TP316/TP316L/TP316Ti/tubo de la curva en U del acero inoxidable 904L de TP316H/ASTM B 677

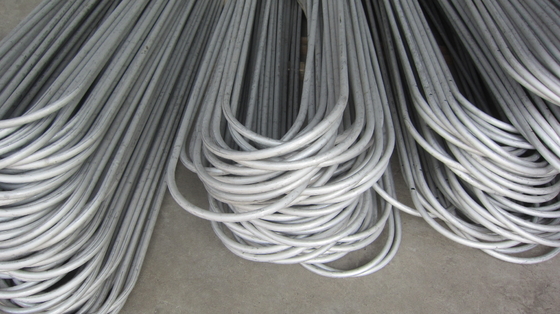

El tubo de la curva en U es ampliamente utilizado en sistemas del cambiador de calor. Equipo del Calor-Cambiador en base a

Los tubos en forma de "u" inoxidables inconsútiles y el tubo inoxidable soldado con autógena de la curva en U es esenciales en estratégico importante y

felds críticos---Edificio nuclear y petroquímico de la máquina.

El comienzo DE ACERO ESPECIAL de YUHONG para producir el tubo de doblez de U desde 2006, suministra hasta ahora ya más que

30000 toneladas del acero inoxidable de tubo de la curva en U a 35 países.

El tubo de la curva en U cumple con los estándares siguientes:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Grado de acero:

El tubo de otras aleaciones y grados del acero se puede producir sobre el acuerdo.

Requisitos técnicos:

Especificación estándar de los tubos rectos para doblar:

ASME SA 213; SB 163 DE ASME; ASME A789, ASME SA268, ASME SA269, etc.

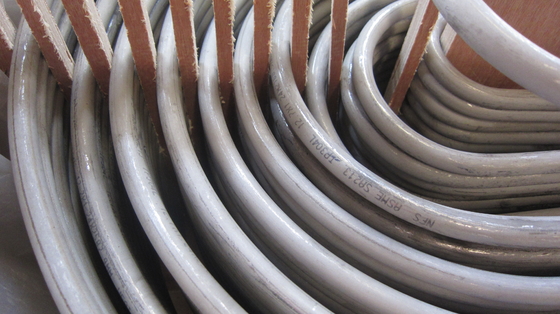

Marcado: Antes de doblar marcando la máquina por todo la longitud del tubo (sección doblada después del calor

Tratamiento sin el marcado)

Nota: La marca es también posible después de doblar en las piezas rectas del tubo de U-Doblez.

Tubos de la curva en U:

- Estándar de TEMA RCB 2,31 de la asociación tubular de los fabricantes del cambiador (9na edición).

- Especificación estándar de ASTM A688/ASME SA688 para los tubos soldados con autógena de resistente a la corrosión austenítico

Grado de acero diseñado para los termos de alimentación.

- Requisitos estándar de ASTM B163/ASME SA163 Techinical para los tubos del níquel y de la aleación de níquel para

Condensadores y cambiadores de calor.

- Especificaciones del cliente.

Radio de doblez: De 1.5*OD (diámetro exterior) hasta 1500m m

Al pedir los tubos con el radio menos o el igual a 1.5*OD, es necesario estar de acuerdo la precisión de Geometrics.

Longitud máxima de los tubos rectos: (Antes de doblar): 35000 milímetros.

Longitud de pierna: Minuto 1 metro, máximo 16500 milímetros (para R=1500mm máximo)

Nota: El otro tamaño está disponible sobre el acuerdo.

Tratamiento térmico: Tensión aliviada después de U-Doblar (área de doblez más la pierna del For Each de los 300MM).

Prueba hidrostática después de doblar de U: Barra máxima de la presión de prueba 600, Sec de impregnación 10. Con

Agua Dematerialized. Purificación del aire comprimida después de la Hidráulico-Prueba.

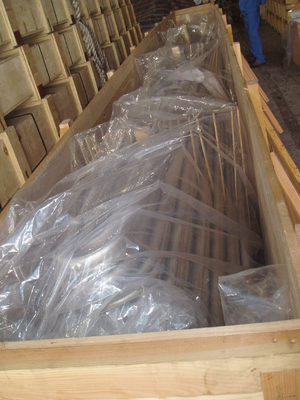

Empaquetado: En las cajas de madera Pre-fumigadas Transporte-Dignas fuertes de dimensiones correspondientes para

cada longitud del tubo, radio, diámetro, según requisitos del PO así como envuelto en polietileno

películas con los casquillos plásticos suaves en ambos extremo del tubo.

Características:

• “U” que dobla es hecho por proceso del trabajo en frío.
• “U” que dobla se hace al radio requerido según dibujos del cliente.
• La porción de la curva y seis piernas de la pulgada es tensión aliviada por la calefacción de resistencia.
• El gas inerte (argón) se pasa a través de él al flujo requerido para evitar la oxidación en la identificación
• El radio se comprueba para saber si hay su OD y pared que enrarecen con la especificación recomendada.
• Las propiedades físicas y la microestructura se comprueba en diversa posición tres.
• La inspección visual para la ondulación y las grietas se hace con la prueba del penetrante del tinte.
• Cada tubo es entonces energía hidraúlica probada en la presión recomendada para comprobar para saber si hay salida.
• La prueba de bola de algodón se hace para comprobar la limpieza de la identificación del tubo.
• Conservado en vinagre después de eso, secado, marcado y embalado.
• Todo el procedimiento se sigue estrictamente según TEMA “C” y ASTM A-688.

Algunas de las pruebas de la calidad realizadas por nosotros incluyen:

Prueba suplementaria: Aparte de las pruebas antedichas, también realizamos en la prueba suplementaria de los productos manufacturados. Las pruebas conducidas debajo de esto incluyen:
