Artículo plástico de la máquina del calendario del rollo del piso 4 con la junta de eslabón giratorio y el tubo suave del metal

Usos:

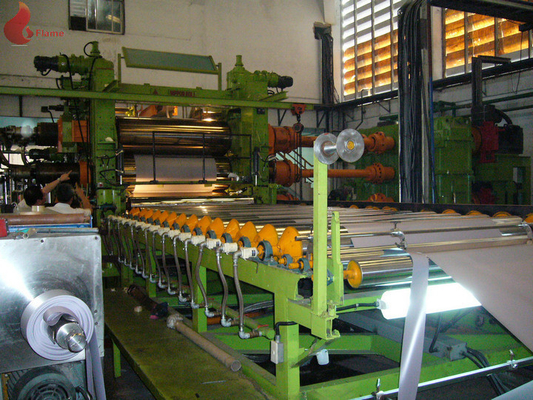

El calendario de cuatro rollos se utiliza principalmente en la línea del calendario para fabricar productos suaves del PVC tales como bandera.

ropa que embala el bolso, envolviendo la película, el piso plástico, el PVC de cuero artificial, el etc.

Carácter principal

SY610-4Γ1830 tipo cuatro calendario del rodillo y equipo auxiliar

A. Calendario (ordenador central)

1. Calendario: alimente el material del top y haga la producción final de parte inferior, del diámetro Ф610 milímetro del rodillo, de la anchura superficial 1830m m del rodillo, de la perforación circundante y de la calefacción de aceite, línea velocidad del calendario 5-50m/min. El pedazo que sale del rodillo del calendario tiene hueco del aparato de la exhibición de la distancia de los rodillos. Conducción correcta.

Rodillos

2. los rollos 1# y 2# son rodillo y perforación circundante, ° superficial C, el pulido fino duro superficial del cromado de los rodillos, grueso de capa 0.1m m, el Ra de la aspereza superficial de los rodillos = 0.05μ, precisión completa 0.01m m de la aleación del frío-molde de la dureza HS68-74 de la superficie;

El material de los rodillos 3# y 4# es detección que procesa, la galjanoplastia del cromo dura superficial de los rollos, grueso de capa 0.18m m, rollo del ° del hardness> HRC60, Ra de la aspereza superficial = 0.01μ, precisión completa 0.05m m del defecto de la forja de la aleación de la superficie, rueda la temperatura superficial ningún menos de 230 ° C, el ° C del ± 1 del error de la temperatura superficial del rollo;

los rodillos 1-4# emergen no tenían ninguna altura media, 1-4 # los rodillos todos perforación circundante, el cromado superficial del rodillo sin agujerito, desgasificación pulida y de proceso del rodillo después de moler fino.

galjanoplastia de cromo dura de los rodillos 3# y 4# después de procesar caliente del molino.

El llevar

3. Llevando uso el transporte de la forma cónica de la producción de Wafangdian, hierro dúctil del uso del pedestal del transporte.

Transmisión y poder

4. Conduzca el poder del rodillo 1# y del rodillo 4# del calendario: 55KW (en este motor de CA del uso del equipo principal y auxiliar del calendario), y el rollo restante 2# y 3#: poder 75KW. La tubería y el auxiliar pueden adaptar velocidad por el acoplamiento y también la división. (El calendario se equipa del dispositivo de abertura de la emergencia del apagón, de los dispositivos de UPS comprados por el comprador). El motor del calendario adopta la regulación de la velocidad del motor de CA, motor de Siemens Beide, gobernador de Japón Yaskawa, otros electricals adopta Shangai Schneider.

Echada controlable

Dispositivo controlable de la echada: setted en 1, 2, y el rodillo 4#. Los 3 # el rodillo es rodillo fijo.

Cruces de AXIS

5. el enlace montado rodillo del eje del calendario 3#, cruza la regulación 20m m, ajusta la velocidad 3mm/min, conduciendo la impulsión: en cada extremo con un motor trifásico del freno del reductor planetario de, el engranaje de gusano, el uso que ajusta el eje a la cantidad de la cruce del control, la cabeza universal de la junta de rótula entre el eje y el pedestal del transporte, en el otro uso del lado la cabeza universal de la junta de rótula y el cilindro hidráulico de conectar, el cilindro hidráulico se utiliza para localizar y para eliminar la liquidación de las piezas de la transmisión.

Pre-doblez

6. el rodillo 4# tiene dispositivo de la carga, instalado en el exterior del transporte principal del rodillo 4#, doblez positivo, personifica el doblez por el cilindro hidráulico, la cantidad de doblez es ajustable, personificado ajustando una presión hydráulica, la cantidad de doblez máxima es equivalente a la altura 0.05m m del rollo.

Estante

7. El estante del calendario utiliza la placa de acero de 40m m soldada con autógena después del tratamiento térmico y después de acabar, la cara y el fichero abierto 15 cm del rodillo de la pared del estante según el transporte, estante del acero inoxidable. La distancia entre el rodillo y los rodillos de desmontaje 4# es 5m m.

Lubricante

8. los rodamientos de rodillos lubricados con el dispositivo de circulación forzada de la lubricación del aceite fino para los rodamientos de rodillos y lubricación de doblez del transporte, ciclo automático, el sistema de la dual-bomba (una bomba para el trabajo y una bomba para el repuesto), presión-protección, las demostraciones de cada flujo del camino, control de la temperatura automática de los lubricantes (calefacción automática y enfriamiento), protección de recalentamiento de la temperatura de aceite, trabajo y bomba de repuesto pueden cambiar al trabajar. La lubricación del transporte está como lo mismo que Ф660 el × 2300.

Presión hydráulica

9. presión hydráulica: un sistema separado de la estación hidráulica para el doblez de rollo, la cruz del eje y los dispositivos de grabación en relieve, adopta sistemas variables de la bomba de aceite dos (uno para el trabajo y uno para el repuesto, puede ser cambiado mientras que trabaja). Rodillo que dobla y grabado en relieve por la presión hydráulica, que puede manualmente ajustable, y con la exhibición de la presión, configuración hidráulica del estándar de la estación.

Calefacción

10. los sistemas del sistema de calefacción del calendario cuatro, cada rodillo necesitan un sistema, poder 5.5KW del motor de la bomba del fuelóleo doméstico de aceite; cuando la calefacción de aceite, cada rodillo se equipa de dos sistemas de la válvula proporcional elegantes a la temperatura de aceite del control, el ° máximo C, ℃ de la temperatura de calefacción 230 del ± 1 de la exactitud. Con el aparato de la refrigeración por agua.

Placa del huelguista

11 dispositivo: el dispositivo determinado de la placa del huelguista del rodillo 1# y 2#, una nuez del tornillo de la impulsión del reductor del motor y entonces conduce la placa del huelguista, ambos extremos pueden de acción única o el acoplamiento, el contacto con el rodillo y la placa del huelguista se hace del cobre. Una barra pulida raíz del tornillo dos de la raíz.

Freno de seguridad

. freno de seguridad 12: los soportes de estante 4 fijan y la tabla de operación monta un interruptor de paro de emergencia, cuando parada de emergencia de suceso, el ° de 90 de la rotación del rodillo menos (ninguna carga y velocidad máxima) y pellizco abierto del rodillo por velocidad.

Especificaciones:

Instalando y servicio de la eliminación de errores:

1. Después de que se confirme el contrato, el vendedor suministrará el plan del taller, carta de la fundación y la carta del rodillo de goma, las hachas cuadradas y toda clase de rodillos. Todo el manual de la operación será suministrado por el vendedor, también.

2. El vendedor enviará a 3-4 trabajadores técnicos a la instalación y al depuración de la guía para el comprador;

3. El comprador debe suministrar los tubos de repuesto y los alambres eléctricos, y los consejos del vendedor apenas la especificación o el modelo de ellos.

Otros términos:

1. Período de entrega: totalmente 6 meses después del contacto se confirman.

2. Pago: el 30% de la cantidad total por T/T por adelantado como señal, el 70% de la cantidad total por T/T antes del envío.

3. Recambios: El vendedor proporcionará un sistema de piezas vulnerables sin valor gratis. El vendedor también sugiere al comprador para comprar un sistema de recambios que resuelva el un uso del año otra vez. El vendedor mostrará que la lista de recambios al comprador para el suyo elige antes de entrega.

4. Aspecto y color: el aspecto y el color de las máquinas se basan en el estándar del vendedor. Por supuesto, podemos también por encargo según la petición del comprador.

5. Energía eléctrica: La cita antedicha se basa en 380V/50Hz. Habrá una cierta tarifa adicional y extendido produciendo la hora para el requisito de alimentación eléctrico a la medida.

6. Período de garantía:

6-1. Máquinas: un año después del depuración acertado;

6-2. Componentes eléctricos: 6 meses después del depuración acertado.

7. Servicio y coste del depuración llevados por extranjero:

7-1. El vendedor enviará tres o cuatro trabajadores técnicos (o más como petición del comprador) al lugar que designó por el comprador para la dirección de la instalación de equipo y del servicio del depuración;

7-2. El comprador y el vendedor deben llevar su carga correspondiente como abajo:

7-2-1. El vendedor está responsable de la tarifa costada en China pero a excepción de la carga de la visa;

7-2-2. El comprador está responsable del coste de la tarifa en extranjero y la carga de la visa. Esta tarifa incluye pero no limitado a los seguidores:

a. Boleto ida-vuelta;

b. Tarifa del transporte, de las comidas, del alojamiento y de la comunicación durante viaje de negocios;

c. Permiso (tarifa) de la mano de obra USD 80,00 por por persona un día (cálculo de los días: días totales a partir del día en el viaje de negocios a la vuelta a China);

d. Traductor: El comprador debe emplear un traductor para la comunicación conveniente del trabajo en el terreno de los trabajadores técnicos del vendedor, y para terminar la tarea con éxito. Si no el vendedor enviará un traductor adicional. El comprador debe estar responsable de este coste (refiera al a~d).
