Bobina simple del acero inoxidable que raja la línea 50Hz para la placa laminada en caliente

Bobina simple del acero inoxidable que raja la línea 50Hz para la placa laminada en caliente

• Uso: Acero /galvanized de CR/HRC/stainless
• grueso de la placa de la bobina: 0.3-2m m
• anchura de la placa de la bobina: 1250m m
• peso de la bobina: 5MT (máximo)
• línea velocidad: 0-40m/min

Bobina de acero simple que raja la línea para la placa laminada en caliente 0.3m m densamente, anchura de 1250m m

Especificaciones:

Uso:	CR/HRC/stainless /galvanized de acero y así sucesivamente
grueso de la placa de la bobina:	0.3-2m m
anchura de la placa de la bobina:	1250m m
peso de la bobina:	5MT (máximo)
identificación de la bobina:	ф508
bobina O.D:	ф1200mm
el diámetro de rajar el eje de la cuchilla	ф160
rajar la cuchilla:	φ160Xφ300X15
material de rajar la cuchilla:	6CrW2Si
la dureza de rajar la cuchilla:	HRC58°-60°
identificación del recoiler:	φ508
poder:	380V/50Hz/3Ph
tolerancia del error de la anchura:	≤±0.05mm/2M
línea velocidad	0-40m/min
área de la máquina entera:	los 25m (L) x6m (W)
Orientación de la producción	de izquierda a derecha

1.Manual amplían y encogen el O.N.U-mecanismo de botes giratorios (1 unidad)

1)estructura: cuatro barras de la conexión ajustan manualmente y mecánicamente y las impulsiones del motor el acero arrollan hacer el desenrollamiento.

2)especificación: Φ520max/480min×1250 (anchura del rodillo)

3)el control de la conversión de frecuencia 5.5kw para asegurarse de la velocidad es ajustable y se equipa de voz pasiva y de los modelos de desenrollamiento activos

4.) La capacidad máxima: 5T con el soporte favorable simple.

2. Hoyo de almacenamiento 1

1) Debe ser hecho según los dibujos de fundación.

máquina que raja del disco de 3.Φ300×1250m m (1 unidad)

1) Especificación de cuchillas: Material Φ300×Φ160×15: 6CrW2Si y 10 pedazos de cuchillas y un sistema de espaciadores y los anillos de goma serán proporcionados la máquina gratis (los clientes pueden la compra del suplemento de las cuchillas según los números que rajan)

2) grueso del material procesable: δ=1mm.

3) anchura del material procesable: B≤1250

4) motor eléctrico: motor del control de la conversión de frecuencia 15KW para controlar la velocidad.

5) la máquina que raja se diseña con el dispositivo de la guía de la entrada

6) rajar velocidad: v=40m/min.

4. Devanadera del pedazo

5. Hoyo de almacenamiento 2

1) debe ser hecho según los dibujos de fundación.

6.First pre-que divide, y dispositivo de la prensa (1 unidad)

1) Se equipa de dirigir y de dividir los dispositivos después de rajar.

2) También diseñó con la prensa de la tensión que es partido al recoiler y asegura incluso y la calidad apretada del recoiler.

7. Cortadora hidráulica

1) se arregla la cortadora doble de los pilares después de que la prensa de la tensión

2) 2)La cortadora adopta la cuchilla 9CrSi para asegurar la calidad del corte.

3)Se equipa de la estación independiente de la tensión para hacer el corte.

4) Se utiliza a cortar la cabeza y el extremo de las bobinas y a hacer el corte de la longitud fija.

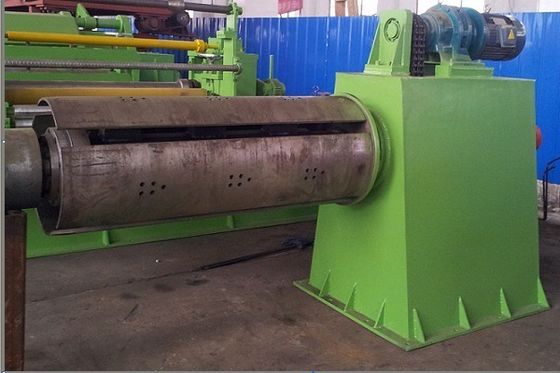

8. ×1250 recoiler mecánico Φ520 (max) (1 unidad)

1)especificación del eje: Φ520/480minx1250;

2)capacidad: P≤5T con el soporte favorable simple

3)Motor: motor del control de la conversión de frecuencia 30KW.

4)velocidad: v=38m/min (media).

9. En segundo lugar dividiendo y dispositivo de presión (1 unidad)

1) Este dispositivo coopera con el recoiler para asegurarse de incluso la calidad y firmemente

2) los espaciadores son material de la aleación 9CrSi con la cantidad 15 pedazos que sean separados en tres ejes separados.

.

caso del control 10.Electrical (1 unidad)

1) controla la velocidad de la línea entera. La tabla de operación principal puede hacer la línea cambio entera del alto a de poca velocidad. Y puede también hacer la placa en la máquina manualmente.

Usos:

La línea que raja hidráulica simple de ZJX-0.3-2X1250mm se utiliza para rajar el CR/HRC/stainless /galvanized de acero para prepararse para el proceso siguiente.

Ventaja competitiva:

1. conveniente actuar
2. alto ratio del funcionamiento al precio
3. retroceso ordenado
